Tester une prise remorque 7 broches avec un multimètre : le guide simple (pas à pas)
Un clignotant qui fait n’importe quoi, un feu stop qui ne s’allume plus, ou des feux de position capricieux ? Avant d’accuser la remorque, commence par vérifier la base : la prise remorque 7 broches. Bonne nouvelle : avec un multimètre, tu peux contrôler chaque broche en quelques minutes et trouver exactement d’où vient la panne.
Dans ce guide, je te montre comment tester une prise 7 broches au multimètre, quelles valeurs tu dois obtenir, comment interpréter les mesures, et quoi faire si une broche ne donne rien.
À quoi sert une prise remorque 7 broches ?
La prise 7 broches (souvent appelée “prise 7 plots”) sert à transmettre l’éclairage de ton véhicule vers la remorque :
- clignotants gauche/droit,
- feux de position gauche/droit,
- feux stop,
- antibrouillard arrière,
- et une masse commune.
Si une seule broche est oxydée, mal serrée ou si la masse est mauvaise, tu peux avoir des symptômes bizarres : feux faibles, clignotants qui accélèrent, lampes qui s’allument “en mélange”, etc.
Matériel nécessaire
- Un multimètre (idéalement numérique)
- Deux pointes de touche (sondes)
- Une lampe (utile pour bien voir dans la prise)
- Optionnel : spray nettoyant contact + petite brosse
- Optionnel : une deuxième personne pour actionner les feux (sinon ça se fait aussi seul)
Avant de tester : 2 règles de sécurité
- Véhicule à l’arrêt, frein à main serré. Moteur coupé suffit en général (sauf si tu veux vérifier la tension “moteur tournant”).
- Ne force pas sur les broches : si c’est oxydé, commence par nettoyer.
Étape 1 — Identifier la masse (broche indispensable)
Sur une prise 7 broches, la masse est la référence de toutes les mesures. Sans une masse propre, tu peux croire qu’une broche est “HS” alors que le problème vient juste du retour de courant.

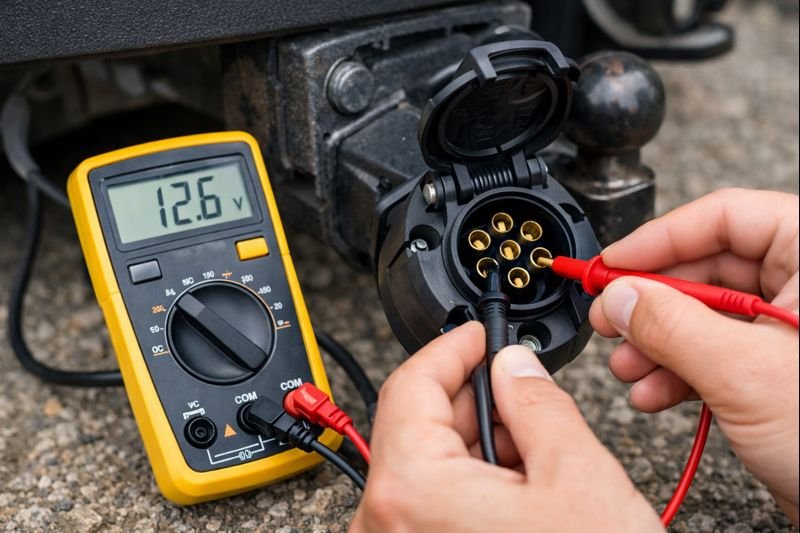

Principe : tu mets la pointe noire du multimètre sur la masse, et la pointe rouge sur la broche à tester.
La masse est généralement la broche 3 (31) sur une prise 7 broches standard.
Étape 2 — Régler le multimètre
- Régle ton multimètre sur tension continue (DC)
- Choisis un calibre adapté : 20 V DC (ou le calibre juste au-dessus de 12 V)
Ensuite :
- Pointe noire sur la masse (broche 3),
- Pointe rouge sur la broche à mesurer.
Étape 3 — Tester chaque broche (tableau complet)
Active la fonction correspondante sur le véhicule (clignotant, feux, frein…) et mesure la tension sur la broche.
| Broche | Fonction | Ce que tu dois lire au multimètre |
|---|---|---|
| 1 | Clignotant gauche | ~12 V par à-coups (au rythme du clignotement) |
| 2 | Antibrouillard arrière | ~12 V lorsque l’antibrouillard est allumé |
| 3 | Masse | Référence (0 V). En mode continuité : bip / résistance très faible |
| 4 | Clignotant droit | ~12 V par à-coups (au rythme du clignotement) |
| 5 | Feu de position droit | ~12 V quand les veilleuses/positions sont allumées |
| 6 | Feux stop | ~12 V quand tu appuies sur la pédale de frein |
| 7 | Feu de position gauche | ~12 V quand les veilleuses/positions sont allumées |
Astuce : si tu es seul, tu peux caler un objet sur la pédale de frein (en sécurité, véhicule immobilisé) ou demander à quelqu’un d’actionner les commandes pendant que tu mesures.
Quelles valeurs sont “normales” ?
Sur un véhicule en 12 V :
- Moteur éteint : souvent entre 12,0 et 12,6 V (selon l’état de la batterie).
- Moteur tournant : plutôt entre 13,5 et 14,5 V (alternateur en charge).
Si tu lis 10–11 V stables sur une fonction censée être à 12 V, ce n’est pas forcément dramatique… mais ça peut indiquer :
- un mauvais contact,
- une masse faible,
- de l’oxydation dans la prise,
- ou un faisceau fatigué.
Si une broche ne donne rien : quoi vérifier (dans l’ordre)
1) Vérifie la masse (90% des “pannes bizarres”)
Teste la masse : oxydation, fil desserré, point de masse véhicule corrodé… Une masse mauvaise peut faire “revenir” le courant par d’autres circuits et provoquer des effets étranges.
2) Inspecte la prise
- Broches tordues ?
- Vert-de-gris / humidité ?
- Connecteur qui bouge ?
Nettoie avec un spray contact et assure-toi que tout est bien serré.
3) Vérifie les fusibles
Selon les véhicules, le faisceau d’attelage peut avoir ses propres fusibles (ou être géré par un module). Un fusible grillé = une fonction qui disparaît.
4) Contrôle le faisceau
Si une seule fonction est morte et que la prise est propre, il est possible qu’un fil soit coupé, pincé ou mal raccordé.
Tester aussi en continuité (optionnel, mais très utile)
Si tu veux contrôler un câble ou une connexion :
- mets le multimètre en mode continuité (symbole “bip”),
- ou en mode ohmmètre (Ω),
- puis teste entre deux points (par exemple une broche et l’extrémité du câble côté remorque).
Si le multimètre bip (ou affiche une faible résistance), le fil est OK. Sinon, tu as probablement une coupure ou un mauvais contact.
Les symptômes typiques et leur cause la plus probable
- Clignotants qui accélèrent : ampoule HS sur la remorque, mauvais contact, ou masse défaillante.
- Feux faibles : oxydation + masse moyenne.
- Un feu s’allume quand tu freines : retour de masse (souvent la masse).
- Rien ne marche : masse coupée, faisceau non alimenté, fusible, module d’attelage.
Entretien : 2 minutes qui évitent 2 heures
- Nettoyage des broches tous les quelques mois (spray contact)
- Capuchon de protection sur la prise quand tu ne l’utilises pas
- Vérification rapide avant un long trajet (surtout porte-vélos / remorque bagagère)
FAQ – Tester une prise remorque 7 broches
Peut-on tester la prise sans brancher la remorque ?
Oui. Le multimètre te permet de vérifier si le véhicule délivre bien la tension sur chaque broche. Pour simuler une charge, certains utilisent aussi un testeur LED dédié, mais ce n’est pas obligatoire pour un diagnostic de base.
Pourquoi j’ai 12 V au multimètre, mais le feu ne s’allume pas sur la remorque ?
Dans ce cas, le problème est souvent côté remorque : ampoule, masse remorque, fil coupé, connecteur oxydé, ou mauvais contact sur la fiche.
Je n’ai pas 12 V pile, c’est grave ?
Pas forcément. Une batterie un peu faible, une tension moteur éteint, ou une légère chute due à l’oxydation peut faire varier la mesure. Ce qui compte, c’est la cohérence : une fonction doit clairement “monter” quand elle est activée.
L’essentiel en 2 mots
Pour tester une prise remorque 7 broches avec un multimètre, retiens l’essentiel : une bonne masse, le multimètre en DC, et un test broche par broche en activant chaque fonction. En 5 à 10 minutes, tu sais si la panne vient du véhicule, de la prise, du faisceau… ou de la remorque.
Si tu diagnostiques une masse douteuse, commence par ça. Beaucoup de “pannes électriques mystérieuses” disparaissent dès qu’on répare un simple retour de masse.
